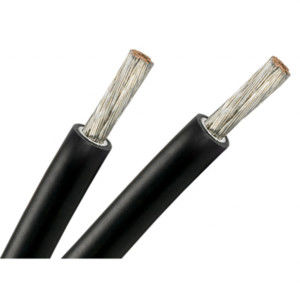

2-żyłowy kabel PV 4 mm 6 mm czarny czerwony kabel PV słoneczny podwójny kabel fotowoltaiczny do układu słonecznego
1. Ocena: Napięcie: 600 / 1000V Temperatura: -40 ° C - 90 ° C
2. Opis:
(1) Przewodnik: cynowana wyżarzana miedź
(2) Izolacja: 120 ° C XLPE, czarny
(3) Kurtka: 120 ° C XLPE, czarna lub czerwona
3. Znakowanie: TÜV 2 PfG 1169 PV1-F 1 × ** mm2
Dane techniczne
Krzyż Sekcja (mm²) | Konduktor Budowa (n / mm) | Konduktor Na mieliźnie OD. (Mm) | Izolacja Min. Ściana Grubość (mm) | Osłona Min. Ściana Grubość (mm) | Kabel OD. (Mm) | Konduktor Maksymalna rezystancja AT20 ° C (Ω / km) | obecny Araaing Pojemność AT 60 ° C (A) |
| 1,5 mm² | TXR30 / 0,25 | 1,58 | 0,67 | 0,73 | 4,90 | 13,3 | 30 |
| 2,5 mm² | TXR50 / 0,25 | 2.02 | 0,67 | 0,73 | 5.45 | 7,98 | 41 |
| 4mm² | TXR56 / 0,30 | 2,60 | 0,67 | 0,73 | 6.10 | 4,95 | 55 |
| 6mm² | TXR84 / 0,30 | 3,42 | 0,8 | 0,80 | 7.20 | 3,30 | 70 |
| 10mm² | TXR142 / 0,30 | 4.56 | 0,9 | 0,90 | 9,00 | 1,91 | 98 |
| 16mm² | TXR228 / 0,30 | 5,60 | 1,00 | 0,90 | 10,20 | 1.21 | 132 |
| 25mm² | TXR361 / 0,30 | 6,95 | 1.19 | 0,92 | 12,00 | 0,780 | 176 |
| 35mm² | TXR276 / 0,40 | 8,74 | 1.20 | 1,00 | 13,80 | 0,554 | 218 |
| Rysunek |  |
Zastosowanie: Specjalnie zaprojektowany do łączenia elementów systemu fotowoltaicznego wewnątrz i na zewnątrz
poza budynkami i urządzeniami o wysokich wymaganiach mechanicznych i ekstremalnych warunkach pogodowych
warunki. dla stałych instalacji.
Ogólna charakterystyka: Kabel wykonany z usieciowanej wiązki elektronów izolacji i powłoki; wysoka odporność na ciepło, zimno, olej, ścieranie, ozon,
UV i pogoda; z poprawioną reakcją w przypadku pożaru. niski dym, bezhalogenowy, bez płomienia,
środek zmniejszający palność; elastyczny, łatwy do zdejmowania, bardzo mało miejsca, wyjątkowo, wyjątkowo
solidna mechanicznie, bardzo długa żywotność.
