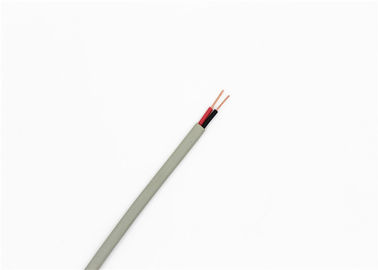

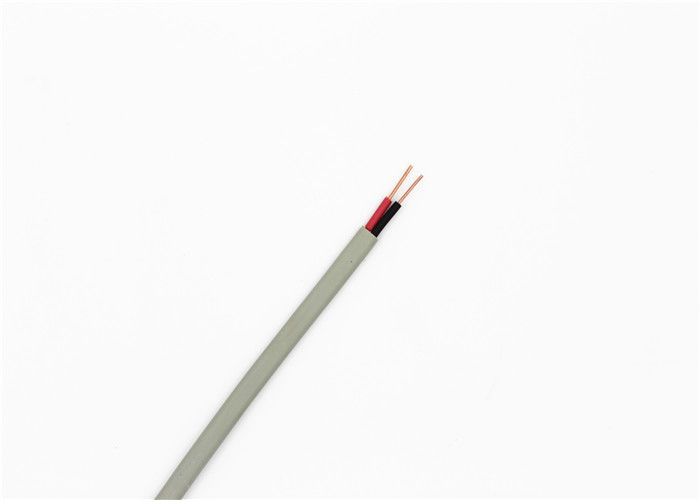

100 m PVC szary miedziany kabel Flat Twin i uziemienie do renowacji
| Nazwa: | Kabel podwójny i uziemiający 2,5 Mm 100 m |
| Kolor: | SZARY |
| Izolacja: | PCV |
| Konduktor: | BC, CCA, CCC, CCS |
| Długość: | Jako wymagania |
| Rodzaj: | Wnętrz |
PODANIE:
Kabel podwójny i uziemiający jest ogólnie stałym okablowaniem i kablem oświetleniowym, zawierającym trzy przewody.
Standardy:
BS EN 50288-7, IEC 60502-1
Struktura:
Konduktor
Przewód miedziany zgodnie z IEC60228 ( BS EN 60228)
1 mm2 do 2,5 mm2: przewód stały klasy 1
4 mm2 do 16 mm2: Przewód skręcony klasy 2
Przewód ochronny obwodu (uziemienie)
1 mm2 do 2,5 mm2: przewód miedziany klasy 1
4 mm2 do 16 mm2: przewód miedziany klasy 2
Izolacja
PCV
Osłona
PCV
Właściwości fizyczne i termiczne
Napięcie znamionowe: 300 V / 500 V.
Napięcie testowe: 2000 V.
Zakres temperatur Podczas pracy: 0 ° C - + 70 ° C
Zwarcie: 160 ° C
Minimalny promień gięcia: 6 x średnica całkowita
Rezystancja izolacji: 20 MΩ x km
FALT EARTH CABLE
| Przekrój nominalny (mm2) | Konstrukcja przewodu n / mm | Normalne myślenie o izolacji (mm) | Płaszcz izolacji (mm) | Maksymalna średnica zewnętrzna (mm) | Masa referencyjna (kg / km) | W 20 ℃ Rezystancja przewodu (Ω / km) |
| 2x1,0 + E | 2x1 / 1,13 + 1 / 0,85 | 0,6 | 0,9 | 4,5 * 8,2 | 64,16 | 18.1 |
| 2x1,5 + E | 2x1 / 1,38 + 1 / 1,13 | 0,7 | 0,9 | 5,1 * 9,2 | 89,52 | 12.1 |
| 2x1,5 + E | 2x7 / 0,52 + 1/7 / 0,43 | 0,7 | 0,9 | 5,3 * 9,4 | 91,52 | 12.1 |
| 2x2,5 + E | 2x1 / 1,78 + 1 / 1,38 | 0,8 | 1.0 | 5,4 * 10,1 | 128,36 | 7.41 |
| 2x2,5 + E | 2x7 / 0,68 + 7 / 0,52 | 0,8 | 1.0 | 5,6 * 10,3 | 130,36 | 7.41 |
| 2x4,0 + E | 2x1 / 2,25 + 1 / 1,78 | 0,8 | 1.0 | 5,9 * 11,8 | 180,56 | 4,61 |
| 2x4,0 + E | 2x7 / 0,85 + 7 / 0,68 | 0,8 | 1.0 | 6,1 * 12,1 | 202,66 | 4,61 |
| 2x6,0 + E | 2x12,76 + 1 / 2,25 | 0,8 | 1.1 | 6,7 * 12,8 | 247,18 | 3.08 |
| 2x6,0 + E | 2x7 / 1,04 + 7 / 0,85 | 0,8 | 1.1 | 6,9 * 13,3 | 267,18 | 3.08 |
| 2x10 + E | 2x7 / 1,35 + 7 / 1,04 | 1.0 | 1.2 | 7,8 * 14,5 | 435,05 | 1.83 |
